Ładowarka EV w dogodnym miejscu, nawet bez odpowiedniej ściany

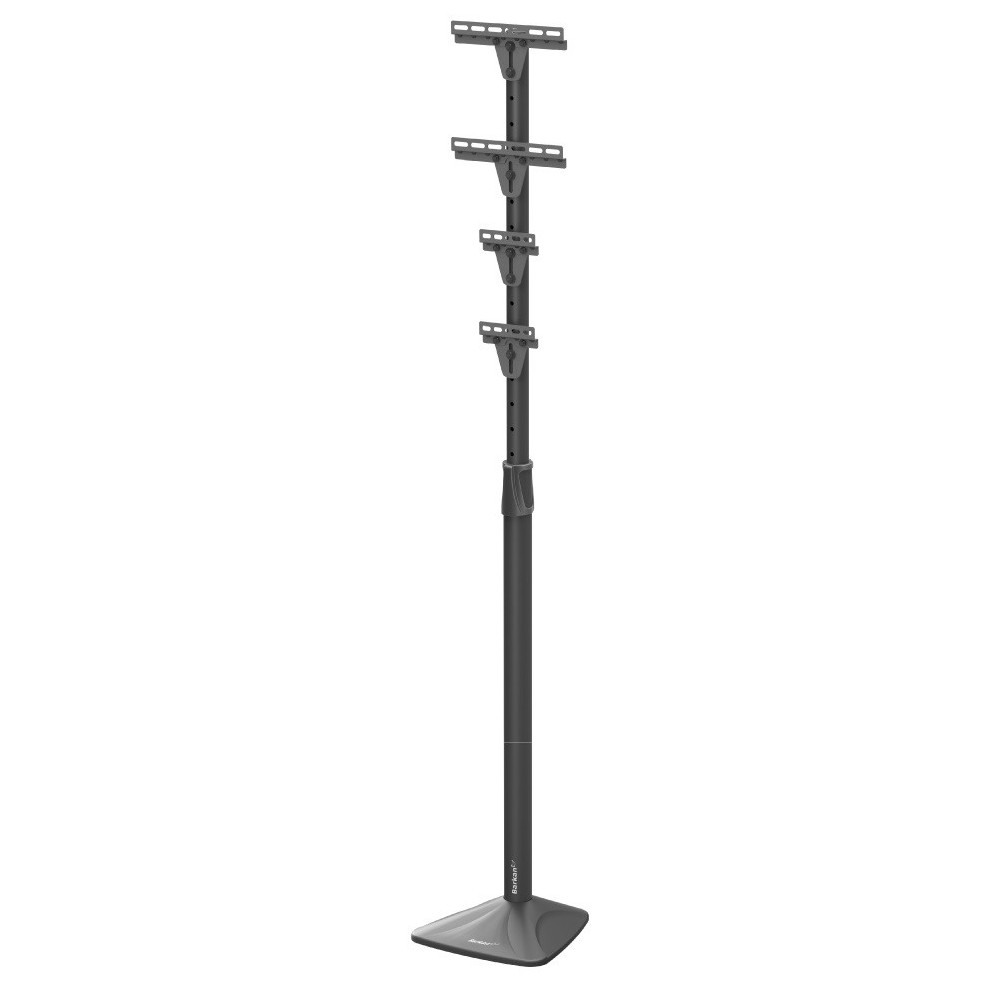

Barkan EV140FC to pionowy słupek montażowy o wysokości 145 cm, przeznaczony do instalacji ładowarki samochodowej, sterownika oraz akcesoriów EV. Pozwala przygotować uporządkowane stanowisko ładowania na podjeździe, parkingu, w garażu lub pod wiatą, gdy montaż wallboxa bezpośrednio na ścianie jest niemożliwy albo niewygodny.

Wolnostojąca konstrukcja przykręcana do podłoża eliminuje konieczność wykonywania indywidualnego stelaża lub prac spawalniczych. Słupek tworzy stabilną bazę dla stacji ładowania i pomaga umieścić jej elementy na wysokości wygodnej podczas codziennego podłączania samochodu elektrycznego lub hybrydy plug-in.

Modułowe szyny do ładowarki i akcesoriów EV

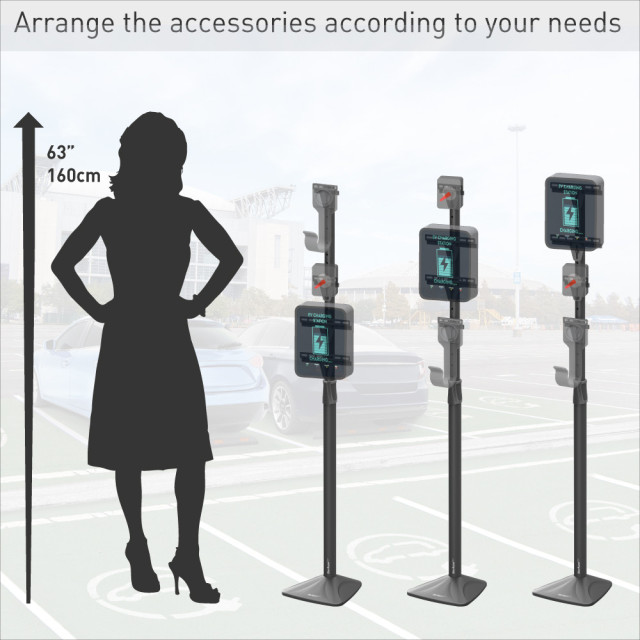

Konstrukcja Barkan EV140FC wykorzystuje regulowane szyny montażowe. Umożliwiają one rozmieszczenie stacji ładowania oraz dodatkowych elementów na różnych wysokościach, odpowiednio do budowy urządzenia i sposobu korzystania ze stanowiska.

Na słupku można zamocować nie tylko ładowarkę EV, ale również kompatybilne akcesoria, takie jak uchwyt przewodu, wieszak do zwijania kabla, uchwyt wtyczki lub osprzęt elektryczny. Standardowa konfiguracja obejmuje jeden komplet uchwytu ładowarki i dwa komplety uchwytów na akcesoria. Przed zakupem należy porównać wymiary oraz punkty montażowe posiadanego urządzenia z elementami słupka.

Zasilanie ukryte wewnątrz słupka

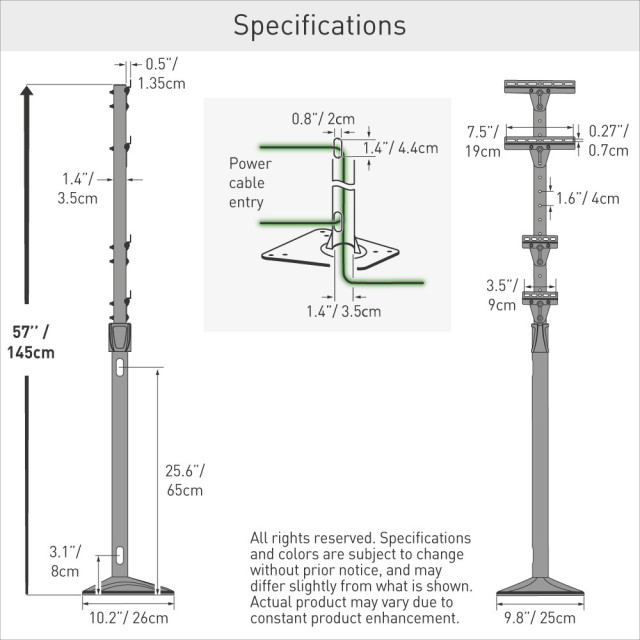

Wewnętrzny system prowadzenia przewodu pomaga zachować estetyczny wygląd stanowiska i ograniczyć liczbę kabli pozostających na zewnątrz konstrukcji. Zasilanie może zostać wprowadzone przez boczny otwór znajdujący się nad podłożem albo od spodu, przez podstawę słupka.

Drugi wariant pozwala doprowadzić instalację pod ziemią i ukryć przewód na odcinku pomiędzy źródłem zasilania a stanowiskiem ładowania. Maksymalna średnica przewodu prowadzonego wewnątrz słupka wynosi 19 mm. Trasę instalacji, przekrój kabla i zabezpieczenia elektryczne powinien dobrać uprawniony instalator.

Konstrukcja przygotowana do użytkowania na zewnątrz

Stalowy słupek ma powłokę cynkową oraz dodatki UV, które wspierają ochronę przed działaniem deszczu i promieniowania słonecznego. Producent informuje również o pozytywnym przejściu testu w komorze solnej symulującego pięć lat użytkowania w warunkach zewnętrznych.

Dzięki temu EV140FC może być wykorzystywany zarówno wewnątrz budynku, jak i na zewnętrznym stanowisku parkingowym. O trwałości całej instalacji decydują jednak również prawidłowe zakotwienie podstawy, sposób doprowadzenia przewodu, szczelność połączeń oraz zgodność zamontowanej ładowarki z warunkami panującymi w danym miejscu.

Nośność 50 kg i najważniejsze parametry montażowe

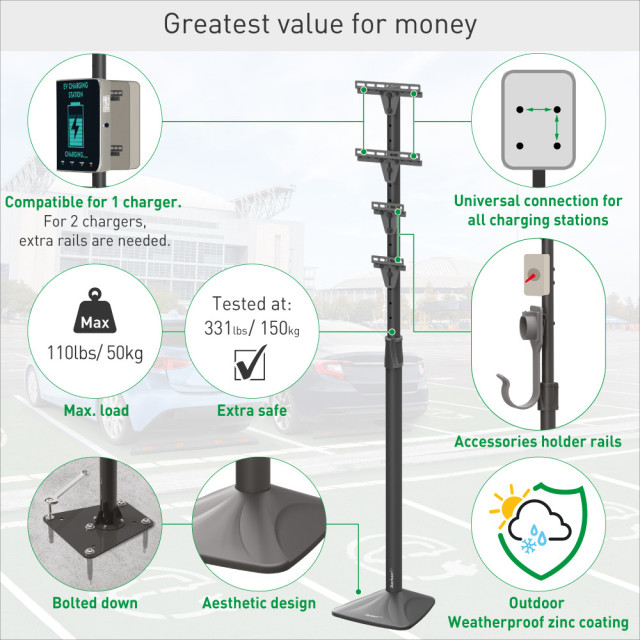

Dopuszczalne obciążenie słupka wynosi 50 kg i obejmuje łączną masę zamontowanej stacji ładowania oraz akcesoriów. Konstrukcja przeszła test bezpieczeństwa z obciążeniem 150 kg, ale nie zmienia to deklarowanego limitu użytkowego wynoszącego 50 kg.

Producent

Barkan

Model

EV140FC

EAN

7290019569695

Typ produktu

Pionowy słupek montażowy do ładowarki EV

Przeznaczenie

Ładowarki samochodowe, sterowniki ładowania i akcesoria EV

Wysokość słupka

145 cm

Dopuszczalne obciążenie

50 kg

Obciążenie testowe

150 kg

Sposób montażu

Przykręcany podstawą do podłoża

Wymiary podstawy

25 × 26 cm

Średnica słupka

3,5 cm

Konstrukcja

Stalowa, modułowa, z regulowanymi szynami

Ochrona powierzchni

Powłoka cynkowa i dodatki UV

Prowadzenie zasilania

Wewnątrz słupka, przez otwór boczny albo podstawę

Maksymalna średnica przewodu

19 mm

Uchwyt ładowarki

1 komplet

Uchwyty akcesoriów

2 komplety

Szerokości uchwytów montażowych

10 cm i 20 cm

Zastosowanie

Wewnętrzne i zewnętrzne

Co sprawdzić przed zakupem i instalacją

• Porównaj masę ładowarki i wszystkich akcesoriów z limitem obciążenia wynoszącym 50 kg.
• Sprawdź wymiary urządzenia oraz rozstaw jego punktów montażowych względem regulowanych szyn i uchwytów słupka.
• Zaplanuj sposób doprowadzenia zasilania: bocznym otworem nad podłożem albo od spodu przez podstawę.
• Jeżeli przewód ma być prowadzony wewnątrz konstrukcji, upewnij się, że jego średnica nie przekracza 19 mm.
• Przygotuj stabilne, nośne podłoże odpowiednie do trwałego zakotwienia podstawy o wymiarach 25 × 26 cm.
• Sprawdź, czy wybrana ładowarka i jej osprzęt są przystosowane do warunków panujących w miejscu instalacji.

Producent przewiduje montaż na powierzchni betonowej przy użyciu odpowiednich śrub i kotew. Doprowadzenie instalacji elektrycznej, przeciągnięcie przewodu przez słupek oraz podłączenie stacji ładowania powinny zostać wykonane przez wykwalifikowanego elektryka zgodnie z instrukcją urządzenia i obowiązującymi wymaganiami instalacyjnymi.

Elementy znajdujące się w zestawie

• słupek montażowy Barkan EV140FC o wysokości 145 cm,
• komplet uchwytu do stacji ładowania,
• dwa komplety uchwytów do akcesoriów EV,
• elementy montażowe,
• instrukcja montażu.

Według producenta konstrukcja może również obsłużyć dwie stacje ładowania po zastosowaniu dodatkowych elementów montażowych, które nie należą do standardowego zestawu.
